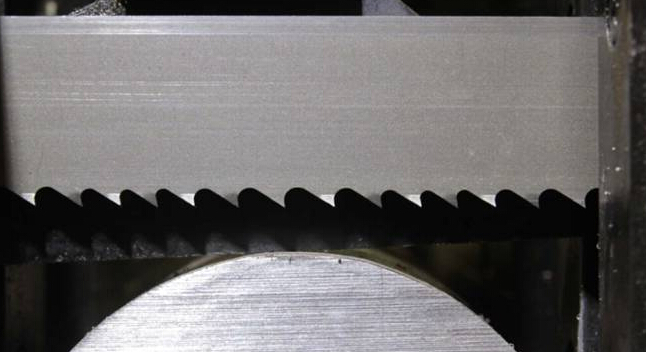

相对于钢材来讲，铝材质地软，强度较低，但是其粘性与研磨性都很高，所以对带锯条的品质要求也相当高。

积屑瘤是锯切铝时最为常见也是最难解决的问题。高速锯切时，带锯条会集中产生非常大量的热，从而导致齿尖的硬度下降。而切削铝时又会产生的大量的切屑，高粘度的铝屑很容易粘在齿尖形成积屑瘤。所以锯切铝件适合选用一些齿沟比较大的齿形，利于排屑，还可以增加工件的表面光洁度。

软的铝合金容易被齿尖切入，所以经常出现 “过进给”的现象，造成齿尖负荷太过高。高速度能够有效降低齿尖负荷，同时也可以更加好的排屑防止切斜和打齿。

另外，铝的研磨性将会加速带锯条齿尖的磨损，缩短带锯条的寿命。在一般铸件中，硅Si的含量都在6-20%左右，而机构更复杂的铸件，如薄的散热翅片，硅Si含量更高。硅的含量越高，硬点就越多，就会整体降低带锯条的寿命。而且氧化铝也是同样会产生硬点，降低带锯条的齿部寿命。

而与普通的碳钢带锯条相比，双金属带锯条与硬质合金带锯条锯切铝时效率明显提高。双金属带锯条锯切铝的速度可以控制在150m/min-300m/min左右（卧式锯床），锯切铸铝的浇口和冒口的硬质合金带锯条其速度可调到900m-1200m/min。硬质合金带锯条在锯切铝时有很好的耐磨性，但并不是所有型号锯床都适合。因为使用硬质合金带锯条的带锯床要求刚性比较好，速度、进给都是能够无极调速。而对于很多其他通用的锯床，是无法达到速度要求的，带速太低会造成控制不良和切斜，所以选用双金属带锯条会更好。

锯切铝时，可采用10%浓度的水基或者油基切削液，也可以使用专用的切铝切削液，这种切削液对于防止积屑瘤的效果更好，也可以很好的减少锯切时的氧化，进而延长带锯条的使用寿命。另外注意切削液在使用时，不需浇满锯条，只需要将其浇到锯切部位，对工作中的齿尖来进行冲洗、润滑和冷却就可以了。
